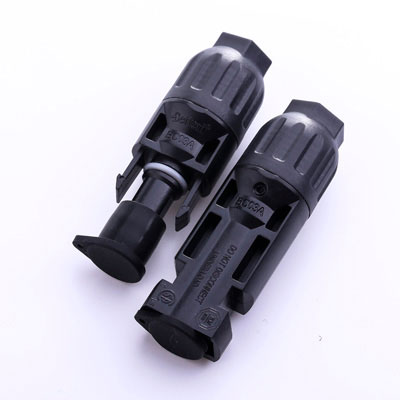

Connettori Fotovoltaici BC03A (Coppia connettori maschio e femmina)

I connettori fotovoltaici DC forniscono alimentazione a corrente continua (DC) a reti elettriche tramite porte e cavi DC. L’installazione di questi connettori è semplice e veloce, e non richiede ulteriori attrezzature. Inoltre, si possono collegare facilmente con altri connettori, quali i connettori MC4. L’impiego di plastica ingegnerizzata di alta qualità assicura prestazioni di qualità e durevolezza. Tutti i connettori fotovoltaici dispongono delle certificazioni TUV e CSA presentando ottime qualità e prestazioni stabili.

  • Connettori Fotovoltaici BC03A (Coppia connettori maschio e femmina)
  • Connettori Fotovoltaici BC03A (Coppia connettori maschio e femmina)
  • Tensione nominale:1000V
  • Corrente nominale:30A
  • Resistenza di contatto: ≤0.5mΩ
  • Resistenza meccanica: ≥250 times
  • Grado di impermeabilità: IP67(1M，1H)
  • Grado di infiammabilità: UL94-V0
  • Sezione del cavo di applicazione: 2.5/4.0/6.0mm2
  • Iametro del cavo esterno (OD): 5-6.8mm
Modello: BC03A-M-C24/BC03A-F-C24
Genere del connettore Maschio e Femmina
Stile di assemblaggio dell'involcro posteriore Crimpature dritta
Parametri Tecnici

Generali

Tensione nominale 30A
Corrente nominale 1000V DC(TUV), 600/1000V DC(CSA)
Resistenza di contatto ≤0.5mΩ
Resistenza di isolamento ≧400MΩ
Tensione nominale di tenuta ad impulso 6000V
Categoria di sovratensione Ⅲ
Grado di inquinamento 2
Grado di impermeabilità IP67(coppia)
Grado di infiammabilità UL94-V0
Vlasse protezione IEC Ⅱ
Temperatura nominale -40℃~+85℃

Informazioni di connessione

Numero di contatti 01 Pin
Sezione del cavo applicabile 2.5/4.0/6.0mm² o14/12/10AWG
Richieste del cavo esterno 5~6.8mm

Materiali

Materiale custodia PC PC(Policarbonato)
Materiale contatti Rame Rosso(punzonatura)/Lega CuZn (taglio)
Materiale superficie Stagnata/Argentata
Guarnizione di tenuta Silicone

Standard

EN 6285: 2014 IEC - Requisiti di sicurezza e test
UL6703 USA e Canada - Requisiti di sicurezza e test
RoHS Compliant Si

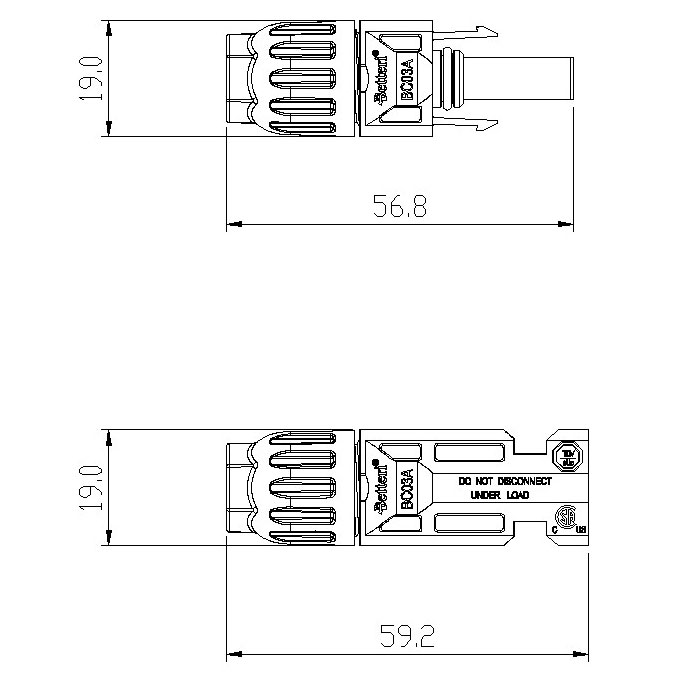

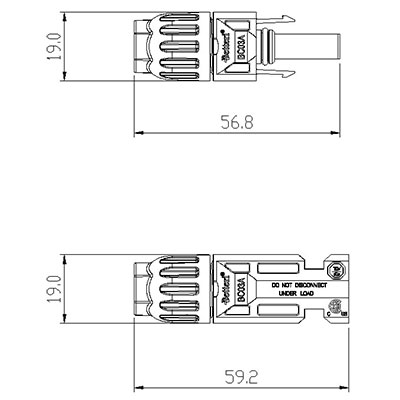

Dimensioni

Lunghezza 56.8mm(maschio), 59.2mm(femmina)
Ampiezza 19.0mm
Altezza 19.0mm
Peso 7.60g(maschiofemmina), 9.53g

Betteri produce connettori solari ed è specializzato nel fornire ai clienti connettori ed accessori fotovoltaici per connessione solare dei loro progetti. Vantiamo di essere distributori di fiducia di componenti elettroniche nell’industria fotovoltaica. Tra i nostri numerosi servizi con valore aggiunto, c’è anche la distribuzione di articoli fotovoltaici per supportare il vostro lavoro di sistemi di interconnessione solari.
