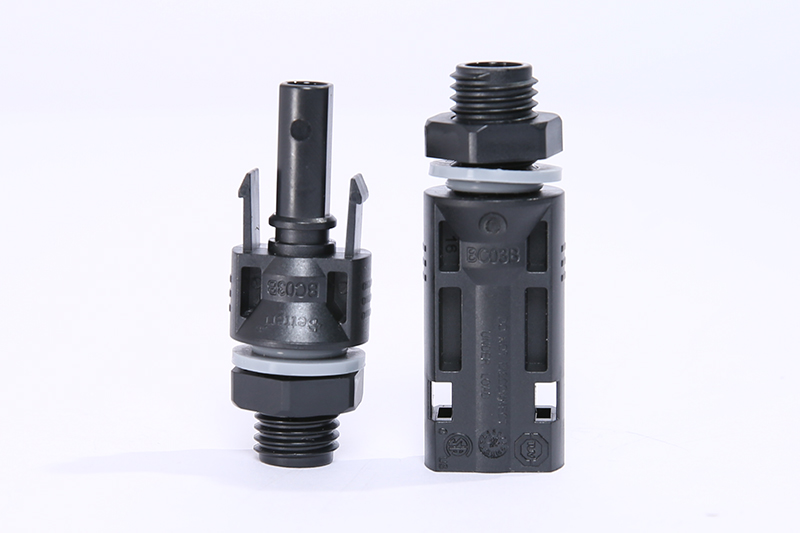

Connettore fotovoltaico BC03B-ES (accoppiatore di cavi maschio e femmina)

Connettore fotovoltaico BC03B-ES (accoppiatore di cavi maschio e femmina)

Progettato per collegare inverter, pannelli fotovoltaici e sistemi solari, questo connettore fotovoltaico garantisce un'esperienza semplice e facile da usare durante l'installazione e la manutenzione. Il design resistente al fuoco e l'impermeabilità IP67 lo rendono una scelta affidabile per varie applicazioni solari. La compatibilità con i connettori MC4 aggiunge flessibilità, consentendo una perfetta integrazione in diverse configurazioni.

Invia Messaggio
Paramentri tecnici

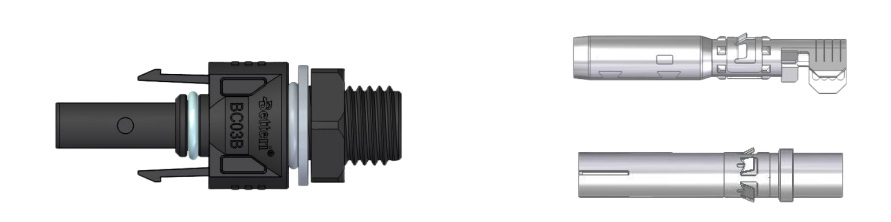

Connettore fotovoltaico BC03H (accoppiatore di cavi maschio e femmina)

Accoppiatore femmina BC03B-ES

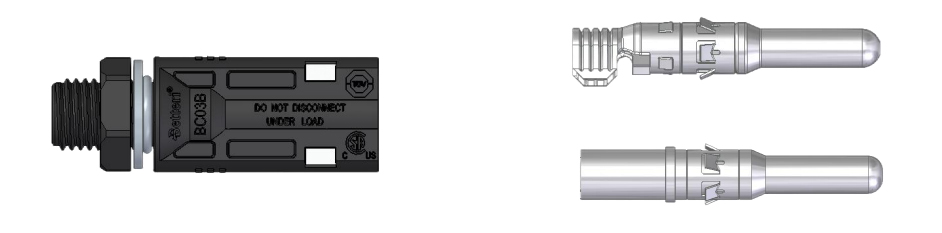

Connettore fotovoltaico BC03H (accoppiatore di cavi maschio e femmina)

Accoppiatore maschio BC03B-ES

Generali

Corrente nominale 30A(TUV), 40A(CSA)
Tensione nominale 1000V DC(TUV), 600/1000V DC(CSA)
Resistenza di contatto ≤0.5mΩ
Resistenza all'isolamento ≧400MΩ
Tensione nominale di tenuta agli impulsi 6000V
Categoria di sovratensione Ⅲ
Pollution Degree 2
Grado di impermeabilità IP67(accoppiato)
Grado di infiammabilità UL94-V0
Classe di protezione IEC Ⅱ
Temperatura nominale -40℃~+85℃
Temperatura massima di esercizio 115℃

Categoria

Genere del connettore Maschio e femmmina
Montaggio del guscio posteriore Piegatura diritta
Filettatura fissa metrica M12
Dimensioni del ritaglio di pannello ⌀12.5+0.2/0
Lunghezza del corpo della vite 17mm

Dati di connessione

Numero di contatti 1 Pin
Calibro del filo applicabile 2.5/4.0/6.0mm² or 14/12/10AWG
Diametro del cavo esterno 4.8~7.8mm

Materiale

Materiale dell'alloggiamento PC(Policarbonato)
Materiale di contatto Rame rosso (punzonatura)/Lega CuZn (taglio)
Superficie di contatto Stagnato/Argentato
Guarnizione di tenuta Silicone

Standard

EN 6285: 2014 IEC - Requisiti di sicurezza e test
UL6703 USA e Canada - Requisiti di sicurezza e test
Conforme alla direttiva RoHS Si

Dimensioni

Lunghezza 52.0mm(maschio), 54.5mm(femmina)
Profondità 19.0mm
Altezza 19.0mm
Peso 5g(maschio), 7g(femmina)
