    Tali connettori fotovoltaici AC connettono micro inverter e il cavi bus. L'uso di PPO / PC in tecnopolimero di alta qualità e le ottime performance di tenuta ne assicurano la qualità e le ottime prestazioni. Il connettore fotovoltaico in questione resiste perfettamente anche araggi UV, nebbia salina, alte temperature, vibrazioni e urti.

    • Specifiche del cavo principale: 300V, 40A (10AWG)
    • Specifiche del cavo di derivazione: 300V, 12A (16AWG)
    • Colore: nero
    • Certificati:
      Connettore fotovoltaico a tre poli BC05A
      Connettore fotovoltaico a tre poli BC05A
    Paramentri tecnici

    Generali

    Numero pin 2P+PE
    Corrente nominale del cavo principale 40A (Utilizzare un cavo di rame da 10AWG/6mm²)
    Cavo principale tensione nominale 300V
    Corrente nominale del cavo di derivazione 12A (Utilizzare un cavo di rame da 16AWG/1,5 mm²)
    Tensione nominale del cavo di derivazione 300V
    Resistenza di contatto ≤5mΩ
    Potenza frequenza tensione di tenuta 1500V AC
    Categoria di sovratensione Ⅲ
    Grado di inquinamento della chiusura 2(accoppiato)
    Grado di impermeabilità IP68(1m, 1h)
    Ritiro della forza 20~50N
    Grado di infiammabilità UL94-V0
    Temperatura nominale -40℃~+85℃

    Dati di connessione

    Sezione del cavo applicabile Linea principale: 14/12/10AWG; diramazione: 16/18AWG
    Diametro esterno del cavo applicabile Linea principale: 10~13 mm; ramo: 7~9,5 mm
    Sistema di chiusura A scatto (8 mm)

    Tipo di connessione

    Collegamento del cavo principale Pressatura a vite
    Collegamento del cavo di derivazione Piegatura

    Materiale

    Materiale dell'alloggiamento PPE
    Materiale del terminale Lega di rame e zinco
    Trattamento della superficie del terminale Cavo principale: Stagnato; cavo di derivazione: placcato oro
    Materiale di tenuta Gomma siliconica

    Standard

    PPP 59015A:2013 Standard di prova TUV
    ANSI/UL6703-2017 Standard di prova CSA
    Conforme alla direttiva RoHS Si

    Dimensioni

    Lunghezza 150mm
    Profondità 40mm
    Altezza 110mm
    Metodo di cablaggio
    Connettore fotovoltaico a tre poli BC05A

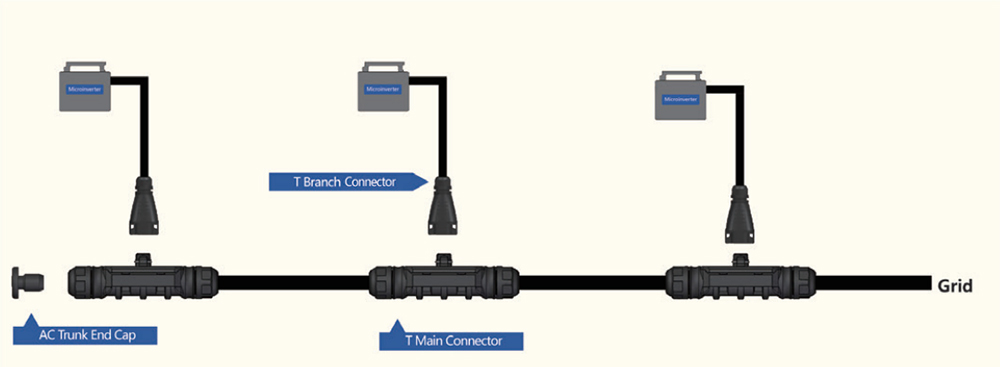

    Metodo di cablaggio (per inverter multipli)

    Connettore fotovoltaico a tre poli BC05A

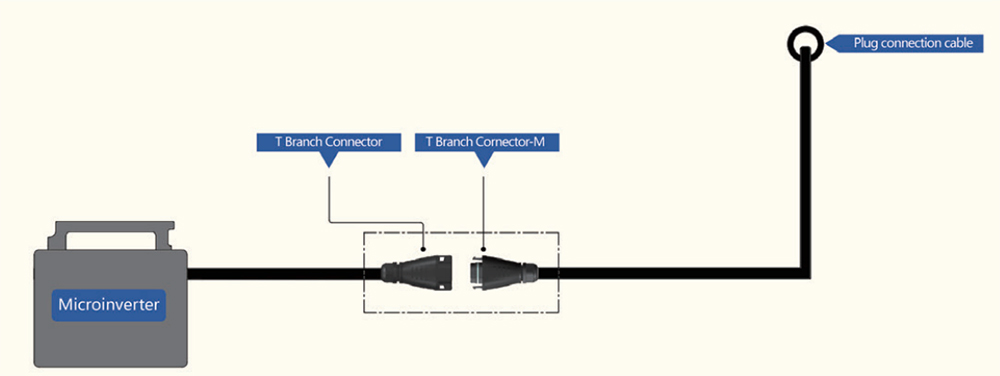

    Metodo di cablaggio (per microinverter singolo)
