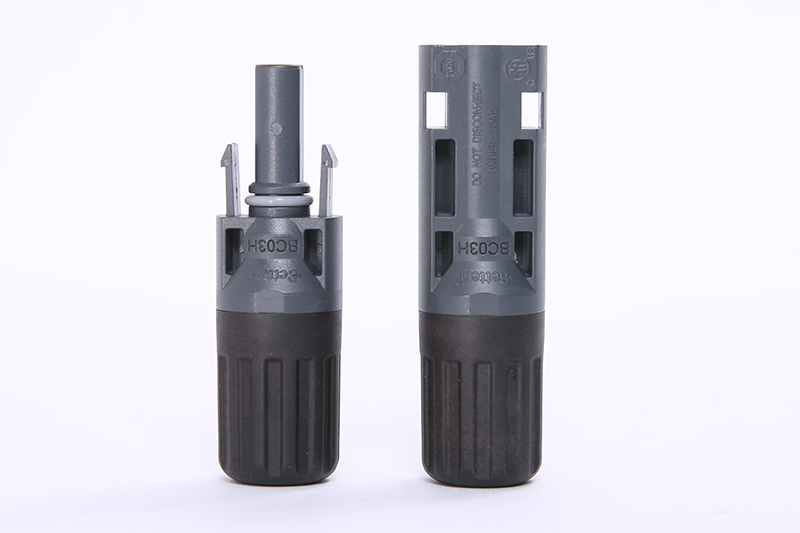

Connettore fotovoltaico BC03H (accoppiatore di cavi maschio e femmina)

Connettore fotovoltaico BC03H (accoppiatore di cavi maschio e femmina)

Progettato per gli impianti fotovoltaici a terra, questo accoppiatore per cavi fotovoltaici semplifica il collegamento tra inverter e gruppi di componenti. L'installazione è rapida e semplice, e non richiede l'uso di strumenti speciali. Questi connettori sono altamente compatibili e si accoppiano facilmente con opzioni molto diffuse come i connettori MC4. Costruiti in plastica ingegneristica di prima qualità, garantiscono prestazioni affidabili e una lunga durata. Ogni connettore è sottoposto a test rigorosi e ha ricevuto le certificazioni TUV e CSA, a testimonianza della sua qualità e stabilità superiori.

Invia Messaggio
Paramentri tecnici
Connettore fotovoltaico BC03H (accoppiatore di cavi maschio e femmina)

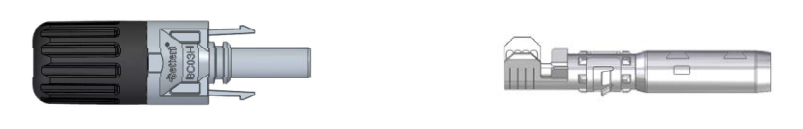

Accoppiatore maschio BC03H

Connettore fotovoltaico BC03H (accoppiatore di cavi maschio e femmina)

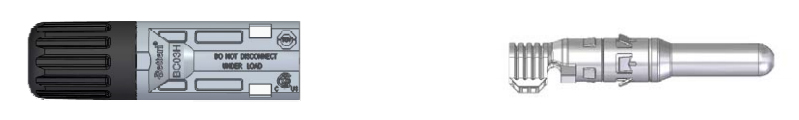

Accoppiatore femmina BC03H

Generali

Corrente nominale 30A(TUV), 35A(CSA)
Tensione nominale 1100V DC(TUV, CSA)
Resistenza di contatto ≤0.5mΩ
Resistenza all'isolamento ≧400MΩ
Tensione nominale di tenuta agli impulsi 6000V
Categoria di sovratensione Ⅲ
Grado di inquinamento 2
Grado di impermeabilità IP67(accoppiato)
Grado di infiammabilità UL94-V0
Classe di protezione IEC Ⅱ
Temperatura nominale -40℃~+85℃
Temperatura massima di esercizio 115℃

Dati di connessione

Numero di contatti 1 Pin
Calibro del filo applicabile 2.5/4.0/6.0mm² o 14/12 AWG
Diametro esterno del cavo 5~6.8mm

Materiale

Materiale dell'alloggiamento PC, PA66
Materiale di contatto Rame rosso (punzonatura)/Lega CuZn (taglio)
Superficie di contatto Stagnato/Argentato
Guarnizione di tenuta Silicone

Standard

EN 6285: 2014 IEC - Requisiti di sicurezza e test
UL6703 USA e Canada - Requisiti di sicurezza e test
Conforme alla direttiva RoHS Si

Dimensioni

Lunghezza 56.8mm(maschio), 59.2mm(femmina)
Profondità 19.0mm
Altezza 19.0mm
Peso 7.60g(maschio), 9.53g(femmina)

Betteri produce connettori solari ed è specializzato nel fornire ai clienti connettori ed accessori fotovoltaici per connessione solare dei loro progetti. Vantiamo di essere distributori di fiducia di componenti elettroniche nell’industria fotovoltaica. Tra i nostri numerosi servizi con valore aggiunto, c’è anche la distribuzione di articoli fotovoltaici per supportare il vostro lavoro di sistemi di interconnessione solari.
