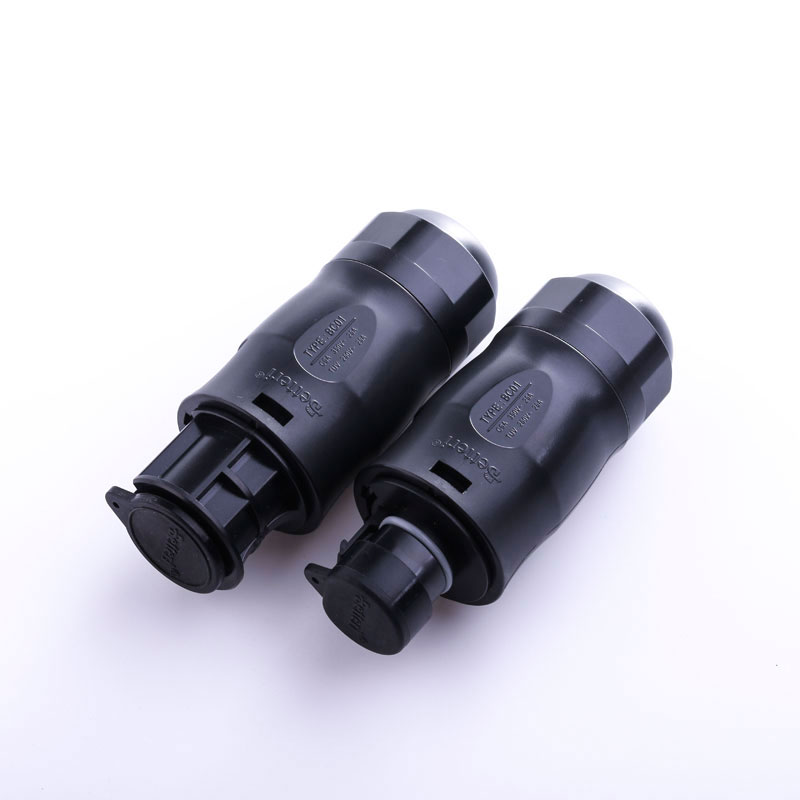

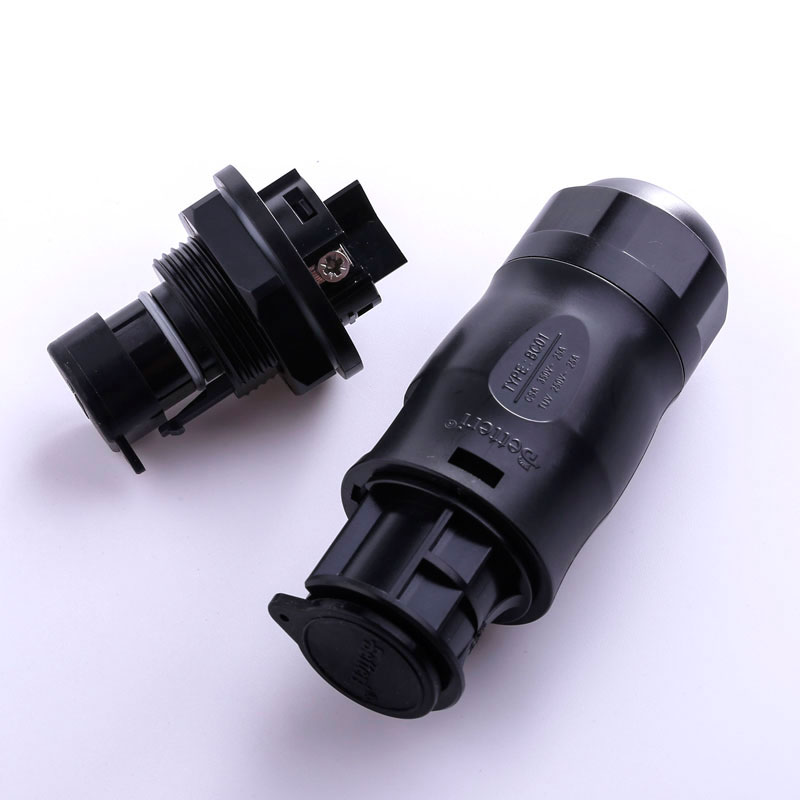

Connettore Fotovoltaico Circolare BC01 (Tre Spille)

I connettori fotovoltaici DC collegano pannelli solari, inverter e scatole di derivazione. Tali connettori presentano una significativa resistenza ai raggi UV, nebbia salina, alte temperature, vibrazioni e scosse elettriche, oltre ad un'ottima struttura di tenuta. Grazie alle loro prestazioni di qualità, questi connettori fotovoltaici dispongono della certificazione TUV.

  • Gamma potenza: 1000w-5000w, monofase
  • Tensione nominale: 250v/350V AC (CSA) 250V AC (TUV)
  • Corrente nominale: 25A (4mm2), corrente massima: 30A（4mm2）
  • Nuclei elettrodi: 2+PE
  • Grado di impermeabilità: IP68(1.5m,24h)
  • Sezione cavo applicabile: 2.5/4.0mm2
  • Diametro cavo esterno (OD): 10-13mm

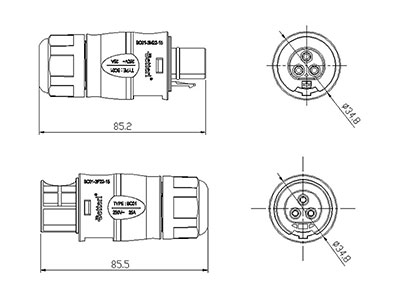

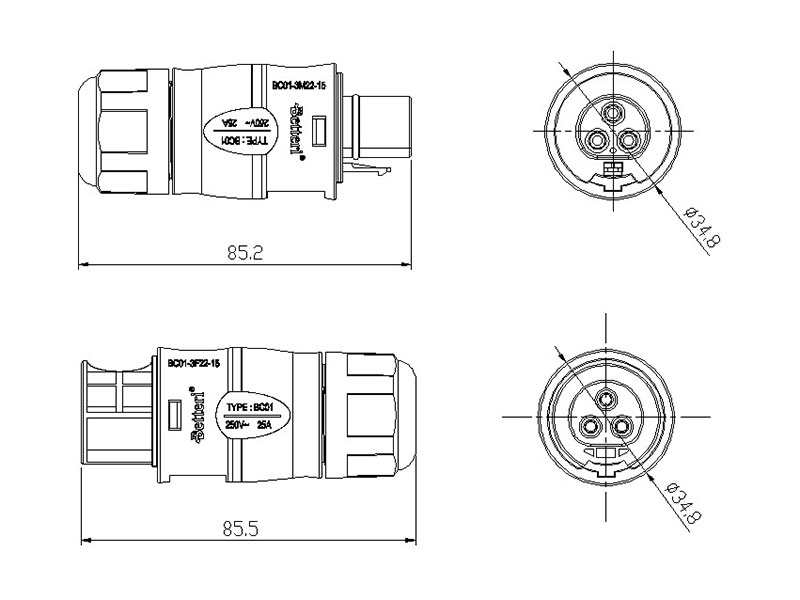

BC01(CC2)
  • Connettore Fotovoltaico Circolare BC01 (Tre Spille)
  • Connettore Fotovoltaico Circolare BC01 (Tre Spille)
  • Art. No.(TUV, CSA 250A): BC01-3M22-15
  • Art. No.(CSA 350A): BC01-3F22-15
  • Pezzi per unità: 10 pezzi
Paramentri generali

Generali

Numero di elettrodi 2+PE
Corrente nomnale 25A(con cavo da 4mm² )
Tensione nominale TUV: 250V AV CSA:250/350V AV
Resistenza contatto ≤1mΩ
Tensione nominale tenuta all'impulso 4000V AC
Categoria sovratensione Ⅲ
Grado inquinamento 2(coppia)
Grado di impermeabilità IP68 (1.5m,24h)
Forza di inserimento 10~50N
Grado di infiammabilità UL94-V0
Classe Pprotezione IEC  Ⅱ
Temperatura nominale -40℃~+85℃

Informazioni Connessione

Sezione del cavo applicabile 2.5/4.0mm² or 14/12/10AWG
Diametro cavo esterno 10~13mm
Sistema di chiusura A baionetta

Modello

Genere connettore Maschio
Connezione cavo A vite

Materiali

Alloggiamento e materiale dielettrico PPO(Ossido di Polifenilene )
Materiali contatto Lega CuZn (taglio)
Materiali superficie Argento placato
Guarnizione Silicone

Standard

EN 61535:2012 PPP 59015A:2013 IEC e VED- Requisiti di sicurezza e test
UL6703A USA eCanada - Requisiti di sicurezza e test
RoHS Si

Dimensioni

Lunghezza 85.5mm
Ampiezza 35.0mm
Altezza 35.0mm
Peso 49.48g
BC01-3F22-15
  • Art. No.(TUV, CSA 250A): BC01-3F22-15
  • Art. No.(CSA 350A): BC01-3F22-15
  • Pezzi per unità: 10 pezzi

Generali

Numero di elettrodi 2+PE
Corrente nomnale 25A(con cavo da 4mm² )
Tensione nominale TUV: 250V AV CSA:250/350V AV
Resistenza contatto ≤1mΩ
Tensione nominale tenuta all'impulso 4000V AC
Categoria sovratensione Ⅲ
Grado inquinamento 2(coppia)
Grado di impermeabilità IP68 (1.5m,24h)
Forza di inserimento 10~50N
Grado di infiammabilità UL94-V0
Classe Pprotezione IEC Ⅱ
Temperatura nominale -40℃~+85℃

Informazioni connessione

Sezione del cavo applicabile 2.5/4.0mm² or 14/12/10AWG
Diametro cavo esterno 10~13mm
Sistema di chiusura A baionetta

Modello

Genere connettore Femmina
Connezione cavo A vite

Materiali

Alloggiamento e materiale dielettrico PPO(Ossido di Polifenilene )
Materiali contatto Lega CuZn (taglio)
Materiali superficie Argento placato
Guarnizione Silicone

Standard

EN 61535:2012 PPP 59015A:2013 IEC e VED- Requisiti di sicurezza e test
UL6703A USA eCanada - Requisiti di sicurezza e test
RoHS Si

Dimensioni

Lunghezza 85.5mm
AMpiezza 35.0mm
Altezza 35.0mm
Peso 50.96g

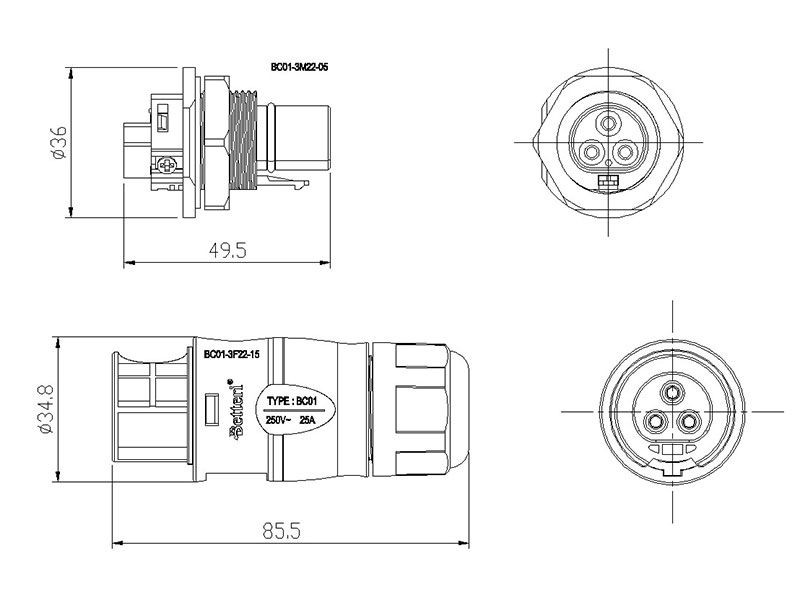

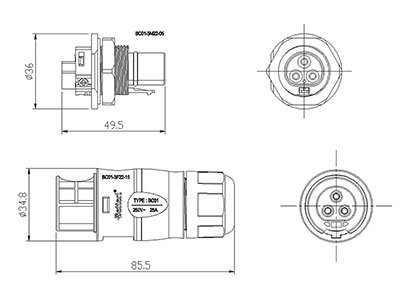

BC01(FC2)
  • Connettore Fotovoltaico Circolare BC01 (Tre Spille)
  • Connettore Fotovoltaico Circolare BC01 (Tre Spille)
  • Art. No.(TUV, CSA 250A): BC01-3M22-05
  • Art. No.(CSA 350A): BC01-3F22-15
  • Pezzi per unità: 10 pezzi
Parametri Tecnici

Generali

Numero di elettrodi 2+PE
Corrente nomnale 25A(con cavo da 4mm² )
Tensione nominale TUV: 250V AV CSA:250/350V AV
Resistenza contatto ≤1mΩ
Tensione nominale tenuta all'impulso 4000V AC
Categoria sovratensione Ⅲ
Grado inquinamento 2(coppia)
Grado di impermeabilità IP68 (1.5m,24h)
Forza di inserimento 10~50N
Grado di infiammabilità UL94-V0
Classe Pprotezione IEC Ⅱ
Temperatura nominale -40℃~+85℃

Informazioni Connessione

Sezione del cavo applicabile 2.5/4.0mm² or 14/12/10AWG
Diametro cavo esterno 10~13mm
Sistema di chiusura A baionetta

Modello

Genere connettore Maschio
Connessione cavo A vite
Dimensione cavo fissa M25
Dimensioni ritaglio pannello Φ25.5+0.2/0

Materiali

Alloggiamento e materiale dielettrico PPO(Ossido di Polifenilene )
Materiali contatto Lega CuZn (taglio)
Materiali superficie Argento placato
Guarnizione Silicone

Standard

EN 61535:2012 PPP 59015A:2013 IEC e VED- Requisiti di sicurezza e test
UL6703A USA eCanada - Requisiti di sicurezza e test
RoHS Si

Dimensioni

Lunghezza 50.0mm
Ampiezza 36.0mm
Altezza 36.0mm
Peso 26.08g
  • Art. No.(TUV,CSA 250A): BC01-3F22-15
  • Art. No.(CSA 350A): BC01-3F32-15
  • Pezzi per unità: 10 pezzi
Parametri Tecnici

Generali

Numero di elettrodi 2+PE
Corrente nomnale )25A(con cavo da 4mm² )
Tensione nominale TUV: 250V AV CSA:250/350V AV
Resistenza contatto ≤1mΩ
Tensione nominale tenuta all'impulso 4000V AC
Categoria sovratensione Ⅲ
Grado inquinamento 2(coppia)
Grado di impermeabilità IP68 (1.5m,24h)
Forza di inserimento 10~50N
Grado di infiammabilità UL94-V0
Classe Pprotezione IEC Ⅱ
Temperatura nominale -40℃~+85℃

Informazioni Connessione

Sezione del cavo applicabile 2.5/4.0mm² o 14/12/10AWG
Diametro cavo esterno 10~13mm
Sistema di chiusura A baionetta

Modello

Genere connettore Maschio Femmina
Connezione cavo A vite

Materiali

Alloggiamento e materiale dielettrico PPO(Ossido di Polifenilene )
Materiali contatto Lega CuZn (taglio)
Materiali superficie Argento placato
Guarnizione Silicone

Standard

EN 61535:2012 PPP 59015A:2013 IEC e VED- Requisiti di sicurezza e test
UL6703A USA e Canada - Requisiti di sicurezza e test
RoHS Si

Dimensioni

Lunghezza 85.5mm
Larghezza 35.0mm
Altezza 35.0mm
Peso 50.96g

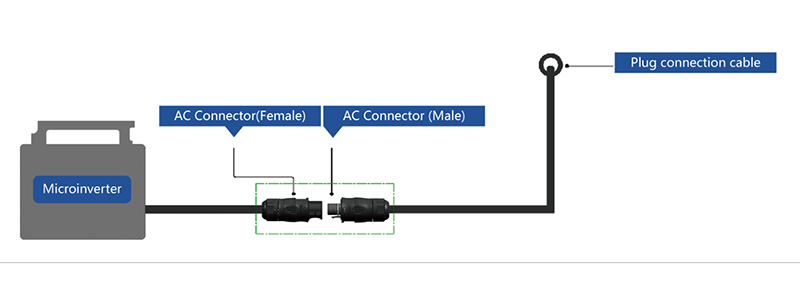

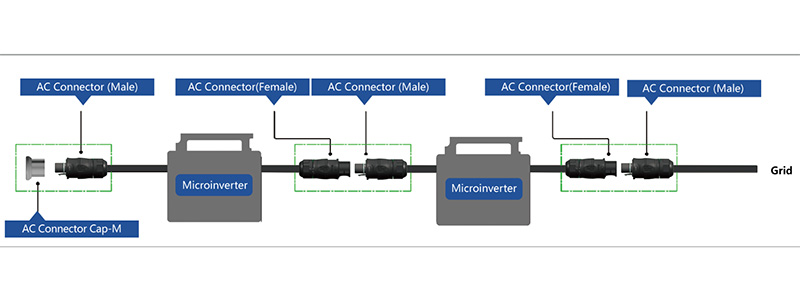

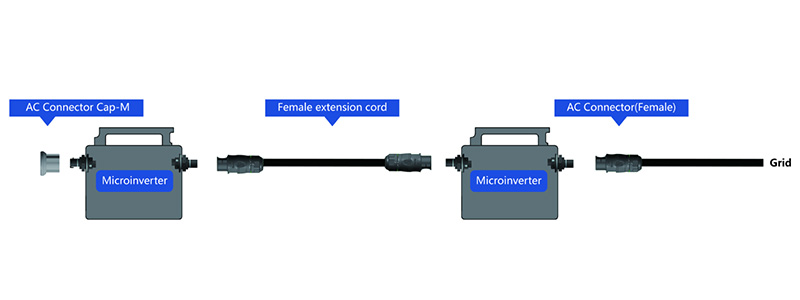

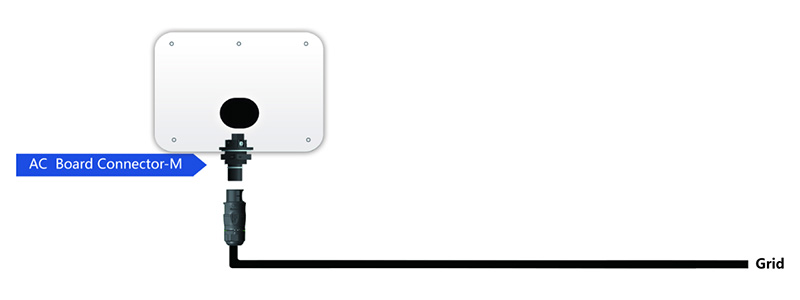

Metodi di cablaggio
  • Metodi di cablaggio
  • Metodi di cablaggio
  • Metodi di cablaggio
  • Metodi di cablaggio
