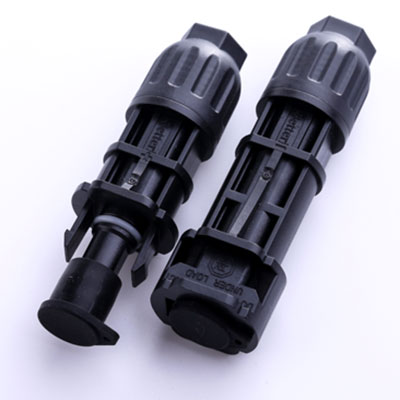

Connettori Fotovoltaici BC03C (Coppia connettori maschio e femmina)

I connettori fotovoltaici DC sono impiegati per il collegamento di pannelli solari, inverter o scatole di derivazione. Tali connettori presentano una significatica resistenza ai raggi UV, nebbia salina, alte temperature, vibrazioni e scosse elettriche, oltre ad un'ottima struttura di tenuta. Grazie alle loro prestazioni di qualità, questi connettori fotovoltaici dispongono della certificazione TUV.

  • Connettori Fotovoltaici BC03C (Coppia connettori maschio e femmina)
  • Connettori Fotovoltaici BC03C (Coppia connettori maschio e femmina)
  • Grado di impermeabilità: IP67(1M，1H)
  • Tensione nominale:1500V DC TUV
  • Corrente nominale:30A
  • Resistenza di contatto: ≤0.5mΩ
  • Grado di infiammabilità: UL94-V0
  • Sezione del cavo di applicazione: 2.5/4.0/6.0mm2
  • iametro del cavo esterno (OD): 5-6.8mm
  • Sistema di chiusura:
a scattoModello: BC03C-M-C24
Genere del connettore Maschio
Stile di assemblaggio dell'involcro posteriore Crimpature dritta
Parametri Tecnici

Generali

Tensione nominale 40A
Corrente nominale 1500V DC(TUV)
Resistenza di contatto ≤0.5mΩ
Resistenza di isolamento ≧400MΩ
Tensione nominale di tenuta ad impulso 8000V
Categoria di sovratensione Ⅲ
Grado di inquinamento 2
Grado di impermeabilità IP67(coppia)
Grado di infiammabilità UL94-V0
Classe Protezione IEC  Ⅱ
Temperatura Nominale -40℃~+85℃

Informazione Connessione

Numero di contatti 01 Contatto
Sezione del cavo applicabile 2.5/4.0/6.0mm² o14/12/10AWG
Diametro del cavo esterno 5~6.8mm

Materiali

Materiale custodia PC PC(Policarbonato)
Materiale contatti Rame Rosso(punzonatura)/Lega CuZn (taglio)
Materiale superficie Stagnata/Argentata
Guarnizione di tenuta Silicone

Standard

EN 62852: 2014 IEC - Requisiti di sicurezza e test

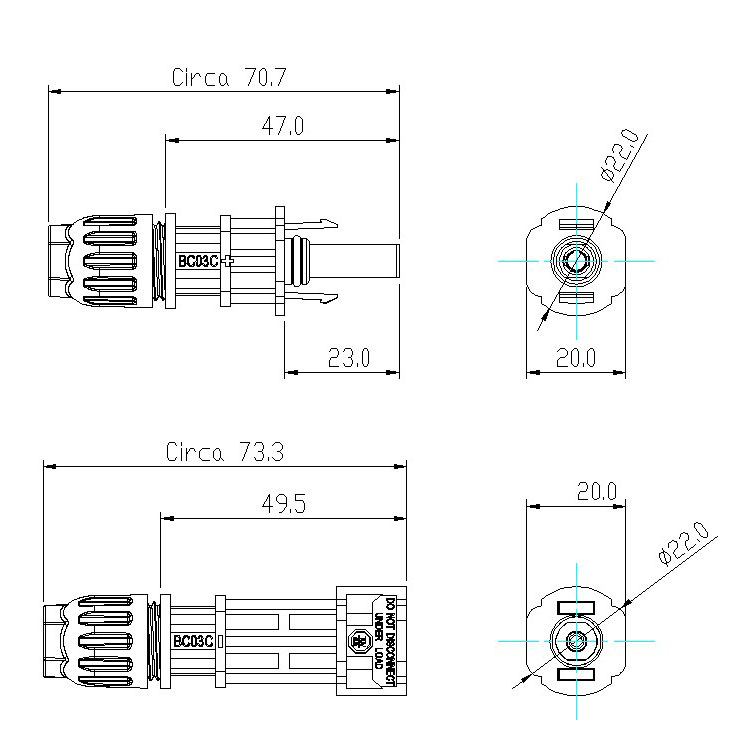

Dimensioni

Lunghezza 70mm
Ampiezza 22.0mm
Altezza 20.0mm
Peso 12.7g
Modello: BC03C-F-C24
Genere connettore Femmina
Stile assmebleggio contenitore Crimpatura dritta

Generali

Tensione nominale 40A
Corrente nominale 1500V DC(TUV)
Resistenza di contatto ≤0.5mΩ
Resistenza di isolamento ≧400MΩ
Tensione nominale di tenuta ad impulso 8000V
Categoria di sovratensione Ⅲ
Grado di inquinamento 2
Grado di impermeabilità IP67(coppia)
Grado di infiammabilità UL94-V0
Vlasse protezione IEC Ⅱ
Temperatura nominale -40℃~+85℃

Materiali

Materiale custodia PC PC(Policarbonato)
Materiale contatti Rame Rosso(punzonatura)/Lega CuZn (taglio)
Materiale superficie Stagnata/Argentata
Guarnizione di tenuta Silicone

Informazioni di connessione

Numero di contatti 01 Contatti
Sezione del cavo applicabile 2.5/4.0/6.0mm² o14/12/10AWG
Diametro del cavo esterno 5~6.8mm

Standard

EN 62852: 2014 IEC - Requisiti di sicurezza e test
RoHS Si

Dimensioni

Lunghezza 73.2mm
Ampiezza 22.0mm
Altezza 20.0mm
Peso 13g

Betteri produce connettori solari ed è specializzato nel fornire ai clienti connettori ed accessori fotovoltaici per connessione solare dei loro progetti. Vantiamo di essere distributori di fiducia di componenti elettroniche nell’industria fotovoltaica. Tra i nostri numerosi servizi con valore aggiunto, c’è anche la distribuzione di articoli fotovoltaici per supportare il vostro lavoro di sistemi di interconnessione solari.
