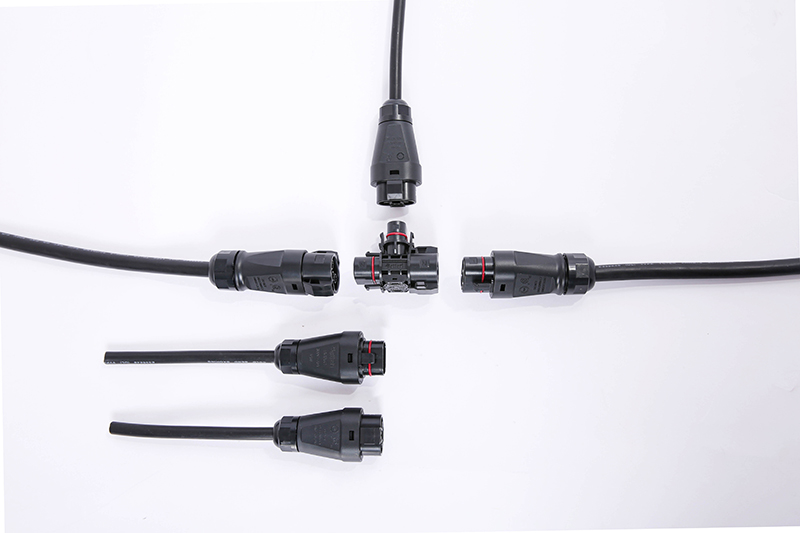

Connettore fotovoltaico a T BC05C (per micro-inverter)

Connettore fotovoltaico a T BC05C (per micro-inverter)
  • Connettore fotovoltaico a T BC05C (per micro-inverter)
  • Connettore fotovoltaico a T BC05C (per micro-inverter)
  • Connettore fotovoltaico a T BC05C (per micro-inverter)
  • Connettore fotovoltaico a T BC05C (per micro-inverter)
    • Invia Messaggio

    Il BC05C è un connettore fotovoltaico circolare sviluppato da Betteri per soddisfare le esigenze del mercato dei micro-inverter fotovoltaici. Funziona bene con il nostro precedente connettore BC05A ed è adatto a inverter di potenza superiore. Questo connettore solare presenta un design a connessione rapida che elimina la necessità di effettuare il cablaggio manuale in loco, offrendo maggiore flessibilità, facilità d'uso e sicurezza. Questo rende più facile la configurazione e la combinazione di micro-inverter, ideale per le installazioni solari domestiche e commerciali.

    • Connettore fotovoltaico a T BC05C (per micro-inverter)
    • Connettore fotovoltaico a T BC05C (per micro-inverter)
    • Connettore fotovoltaico a T BC05C (per micro-inverter)
    • Connettore fotovoltaico a T BC05C (per micro-inverter)
    • Specifiche del cavo principale: 300V, 40A(10AWG);
    • Specifiche del cavo di derivazione: 300V, 12A(16AWG);
    • Colore: nero
    • Certificati:
      Connettore fotovoltaico a T BC05C (per micro-inverter)
      Connettore fotovoltaico a T BC05C (per micro-inverter)
    Paramentri tecnici

    Generali

    Numero pin 2P+PE
    Corrente nominale del cavo principale 40A (cavo di rame 10AWG/6mm²)
    Tensione nominale del cavo principale 300V
    Corrente nominale del cavo di derivazione 12A (cavo di rame 16AWG/1,5mm²)
    Tensione nominale del cavo di derivazione 300V
    Resistenza di contatto ≤5mΩ
    Potenza Frequenza Tensione di tenuta 1500V AC
    Categoria di sovratensione Ⅲ
    Grado di inquinamento della chiusura 2(accoppiato)
    Grado di impermeabilità IP68(1m, 1h)
    Ritiro della forza 20~50N
    Grado di infiammabilità UL94-V0
    Temperatura nominale -40℃~+85℃

    Dati di connessione

    Sezione del cavo applicabile Cavo principale: 14/12/10AWG; cavo di derivazione: 16/18AWG
    Diametro esterno del cavo applicabile Cavo principale: 10~13 mm; Cavo di derivazione: 7~9,5 mm
    Sistema di chiusura A scatto

    Tipo di connessione

    Collegamento del cavo principale Piegatura
    Collegamento del cavo di derivazione Piegatura

    Materiale

    Materiale dell'alloggiamento PPE
    Materiale del terminale Lega di rame e zinco
    Trattamento della superficie del terminale Cavo principale: Stagno placcato; cavo di derivazione: placcato oro
    Materiale di tenuta Gomma siliconica

    Standard

    PPP 59015A:2013 Standard di prova TUV
    ANSI/UL6703-2017 Standard di prova CSA

    Dimensioni

    Lunghezza 230mm
    Profondità 40mm
    Altezza 134mm

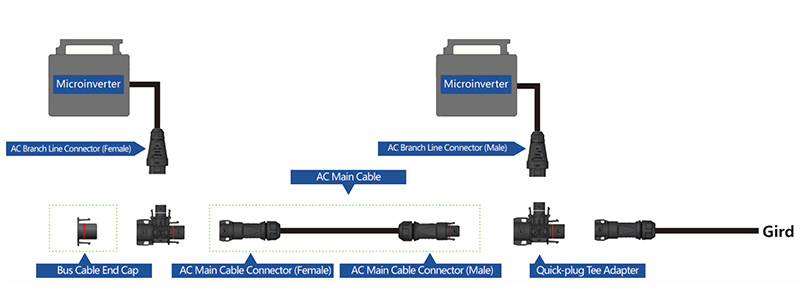

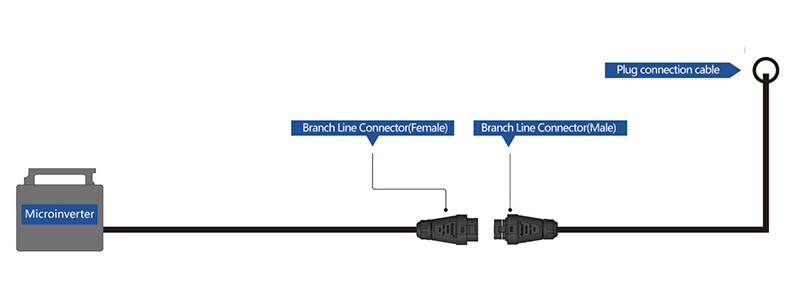

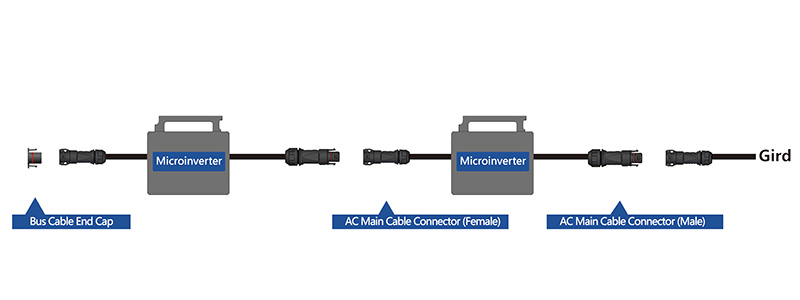

    Metodi di cablaggio
    • Metodi di cablaggio
    • Metodi di cablaggio
    • Metodi di cablaggio

    Betteri produce connettori solari ed è specializzato nel fornire ai clienti connettori ed accessori fotovoltaici per connessione solare dei loro progetti. Vantiamo di essere distributori di fiducia di componenti elettroniche nell’industria fotovoltaica. Tra i nostri numerosi servizi con valore aggiunto, c’è anche la distribuzione di articoli fotovoltaici per supportare il vostro lavoro di sistemi di interconnessione solari.
